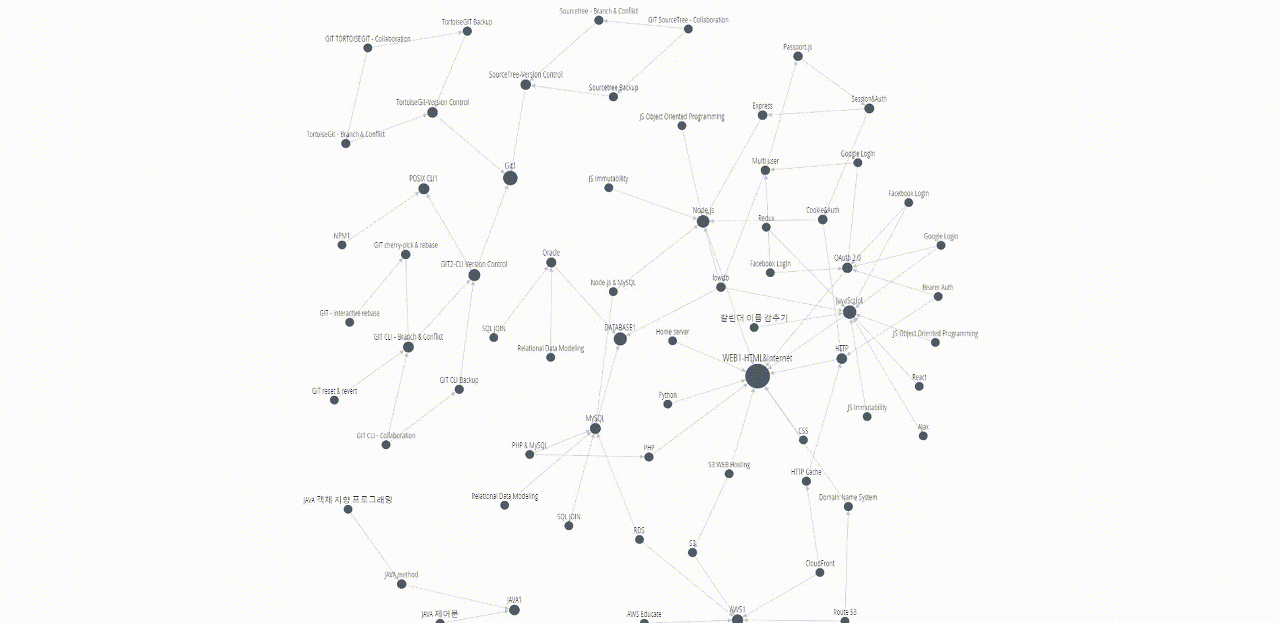

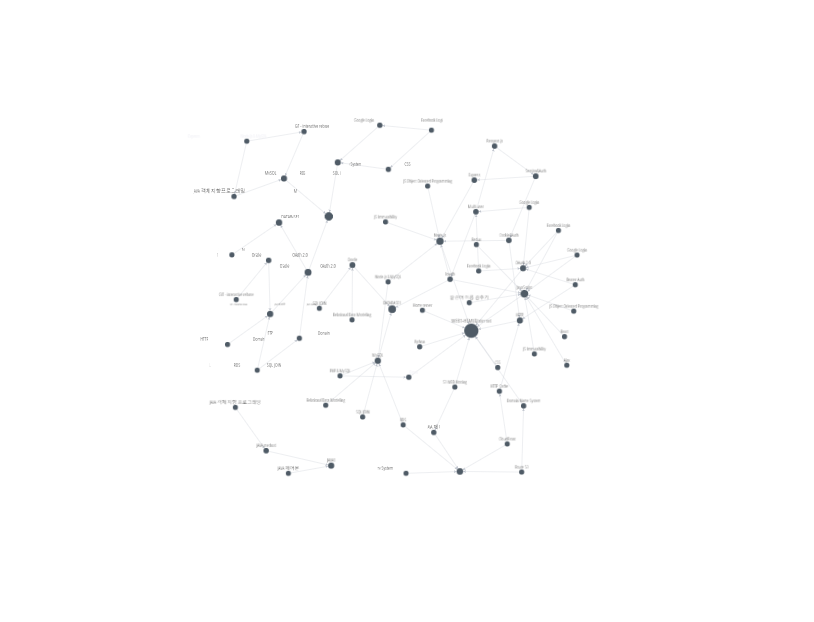

생활코딩에 접속해서 수업 소개 섹션으로 가면 수업간의 관계를 확인할 수 있는 마인드 맵이 있습니다.

개인적으로 공부한 것들의 흐름을 위와 같이 정리하면 좋을 것 같았습니다.
그래서 해당 라이브러리가 cytoscape라는 것을 확인 후 이를 활용해 비슷한 사이트를 개발을 해봤습니다.

그러나 cytoscape 관련한 별도의 한글 정보가 없어 영어를 잘 못하는 저는 수많은 삽질의 시간을 거쳐야 했기에 다른 분들은 해당 라이브러리를 좀 더 편하게 쓰실 수 있도록 개발하면서 알게 된 것들을 한글기록으로 남깁니다. 도움이 되었으면 좋겠습니다!

🧵 초기 설정

툴은 Visual Studio Code 기준으로 설명드리고 NPM은 설치되어 있다고 가정하겠습니다.
먼저 필요한 패키지를 설치해야 합니다. 터미널을 열어서

npm init -y

로 초기화 한 후

npm install @babel/core @babel/preset-env @babel/preset-react babel-loader clean-webpack-plugin css-loader html-loader file-loader html-webpack-plugin mini-css-extract-plugin webpack webpack-cli webpack-dev-server cytoscape

를 입력해 필요한 패키지들을 설치해 줍니다. 그 다음엔

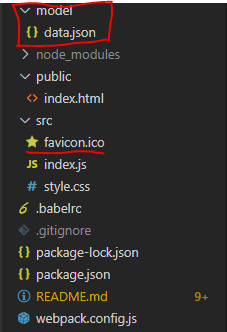

위와 같이 경로를 구성하고 파일을 생성합니다. 내용은 아래와 같습니다.

index.html

	<!DOCTYPE html>
	<html lang="ko">
	<head>
	<meta charset="UTF-8">
	<meta name="viewport" content="width=device-width, initial-scale=1.0">
	<meta http-equiv="X-UA-Compatible" content="ie=edge">
	<title>Take Knowledge's Study Map</title>
	</head>
	<body>
	<div id="cy"></div>
	</body>
	</html>

view raw cytoscape_01.html hosted with ❤ by GitHub

style.css

	html,body,#cy {
	width: 100%;
	height: 100%;
	}
	body {
	margin: 0;
	}

view raw cytoscape_02.css hosted with ❤ by GitHub

index.js

	import cytoscape from 'cytoscape';
	import './style.css';
	// webpack으로 묶어줘야 하니 css파일을 진입점인 index.js 에 import 합니다

	// 아래는 공식 사이트에 올라와 있는 예제 코드입니다
	var cy = cytoscape({

	container: document.getElementById('cy'), // container to render in

	elements: [ // list of graph elements to start with
	{ // node a
	"data": { "id": 'a' }
	},
	{ // node b
	"data": { "id": 'b' }
	},
	{ // edge ab
	"data": { "id": 'ab', "source": 'a', "target": 'b' }
	}
	],

	style: [ // the stylesheet for the graph
	{
	selector: 'node',
	style: {
	'background-color': '#666',
	'label': 'data(id)'
	}
	},

	{
	selector: 'edge',
	style: {
	'width': 3,
	'line-color': '#ccc',
	'target-arrow-color': '#ccc',
	'target-arrow-shape': 'triangle'
	}
	}
	],

	layout: {
	name: 'grid',
	rows: 5
	}

	});

view raw cytoscape_03.js hosted with ❤ by GitHub

.babelrc

// .babelrc
{
    "presets": [
        "@babel/preset-env"
    ]
}

.gitignore

node_modules

package.json

	// 설치가 되었다면 다른 부분은 이미 동일하게 입력되어 있을 겁니다.
	// scripts 부분만 잘 적어주세요!
	{
	"name": "cytoscape_prj",
	"version": "1.0.0",
	"description": "",
	"main": "index.js",
	"scripts": {
	"build": "webpack",
	"start": "webpack serve"
	},
	"keywords": [],
	"author": "",
	"license": "ISC",
	"dependencies": {
	"@babel/core": "^7.22.5",
	"@babel/preset-env": "^7.22.5",
	"@babel/preset-react": "^7.22.5",
	"babel-loader": "^9.1.2",
	"clean-webpack-plugin": "^4.0.0",
	"css-loader": "^6.8.1",
	"cytoscape": "^3.25.0",
	"file-loader": "^6.2.0",
	"html-loader": "^4.2.0",
	"html-webpack-plugin": "^5.5.3",
	"mini-css-extract-plugin": "^2.7.6",
	"webpack": "^5.88.1",
	"webpack-cli": "^5.1.4",
	"webpack-dev-server": "^4.15.1"
	}
	}

view raw cytoscape_04.json hosted with ❤ by GitHub

webpack.config.js

	const path = require("path");
	const HtmlWebPackPlugin = require("html-webpack-plugin");
	// html 파일 추출 플러그인입니다
	const MiniCssExtractPlugin = require("mini-css-extract-plugin");
	// css 파일 추출 플러그인입니다
	const { CleanWebpackPlugin } = require("clean-webpack-plugin");
	// build 폴더 자동 정리를 위한 플러그인 입니다

	module.exports = {
	entry: "./src/index.js",
	output: {
	filename: "bundle.js",
	path: path.resolve(__dirname + "/build"),
	},
	devServer: {
	static: {
	directory: path.join(__dirname, "public"),
	},
	compress: true,
	port: 9000,
	// 변경 사항 자동 적용을 위한 설정입니다
	},
	mode: "none",
	module: {
	rules: [
	{
	test: /\.(js\|jsx)$/,
	exclude: "/node_modules",
	use: ["babel-loader"],
	},
	{
	test: /\.html$/,
	use: [
	{
	loader: "html-loader",
	options: { minimize: true },
	},
	],
	},
	{
	test: /\.css$/,
	use: [MiniCssExtractPlugin.loader, "css-loader"],
	},
	],
	// js, jsx, html, css 파일 번들링 관련 설정입니다
	},
	plugins: [
	new HtmlWebPackPlugin({
	template: "./public/index.html",
	filename: "index.html",
	}),
	new MiniCssExtractPlugin({
	filename: "style.css",
	}),
	new CleanWebpackPlugin(),
	// 플러그인 설정들입니다
	],
	};

view raw cytoscape_05.js hosted with ❤ by GitHub

위와 같이 설정해 준 다음

npm run start

위의 키워드를 입력한 후 http://localhost:9000/ 로 접속하면

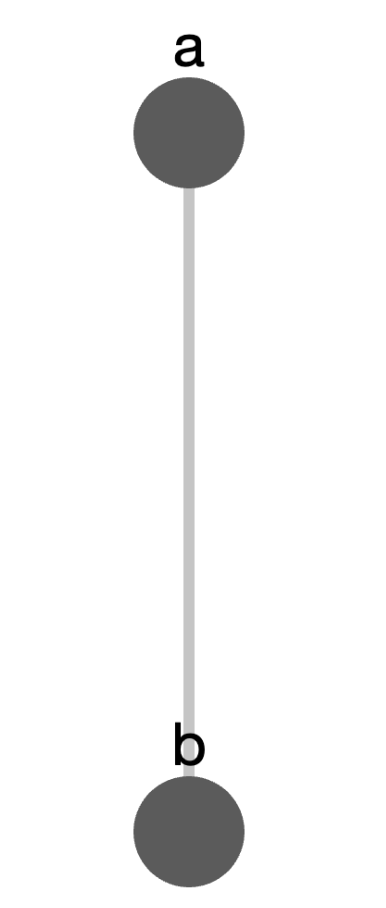

위와 같은 화면이 출력되고, 이러면 이제 세팅은 끝났습니다.

🔥 cytoscape 활용법

🏹 데이터 구성

cytoscape를 활용하기 위해선 먼저 node와 edge를 구성해야 합니다.

먼저 거점이 되는 node는

"data": {
  "id": 'id',
  "url": '링크걸고 싶은 주소(옵션)'
  "label": '표시하고 싶은 내용(옵션)'
}

와 같은 형태로 구성해주면 되고 연결선인 edge는

"data": {
	"id": 'id',
    "source": '연결할 노드 중 하위에 둘 node id',
    "target":'연결할 노드 중 상위에 둘 node id'
}

형태로 입력하면 됩니다.

source에 하위에 둘 node를, target에 상위에 둘 node를 둬야 한다는 부분이 의아하실 테지만(저는 이게 어색했습니다) 그 이유는 잠시 후 'depth에 따라 node의 크기를 다르게' 챕터에서 확인하실 수 있습니다.

그 외에 주의할 점은 id에 공백과 .이 포함되면 안됩니다. 포함해도 당장 렌더링엔 문제가 없지만 포함되어 있으면 cytoscape가 제공하는 함수 중 id로 node를 검색하는 함수를 쓸 때 에러가 나니 포함하지 맙시다.

이 점을 주의해서 node와 edge를 구성한 후 배열로 cytoscape 함수 내부의 elements 부분에 입력해주면 됩니다. 제 필요에 따라 구성하고 입력한 소스는 아래와 같습니다.

	import cytoscape from 'cytoscape';
	import './style.css';
	// webpack으로 묶어줘야 하니 css파일을 진입점인 index.js 에 import 합니다
	const data = [
	{
	"data": {
	"id": "PJ-mindMap",
	"url": "https://github.com/nomelancholy/js-project-driven-study-mind-map/projects/1?add_cards_query=is%3Aopen",
	"label": "Project Driven Study Map"
	}
	},
	{
	"data": {
	"id": "ISSUE-packageJson",
	"url": "https://www.google.co.kr/search?newwindow=1&safe=off&sxsrf=ACYBGNQPahfceN-IrrIMqFcBxt0bBJxcog%3A1577373548670&source=hp&ei=bM8EXp3aJoKpoASW2InwAg&q=no+such+file+or+directory%2C+open+%27C%3A%5Cdev%5Cworkspace%5Cjs-seomal-clone%5Cpackage.json%27&oq=no+such+file+or+directory%2C+open+%27C%3A%5Cdev%5Cworkspace%5Cjs-seomal-clone%5Cpackage.json%27&gs_l=psy-ab.3...7437.7437..8911...1.0..0.95.95.1......0....2j1..gws-wiz.pzIrSS2UT84&ved=0ahUKEwidwK2wztPmAhWCFIgKHRZsAi4Q4dUDCAY&uact=5",
	"label": "package.json 에러"
	}
	},
	{
	"data": { "id": "PJ-mindMap->ISSUE-packageJson", "source": "ISSUE-packageJson", "target": "PJ-mindMap" }
	},
	{
	"data": {
	"id": "STUDY-npmInit",
	"url": "https://stackoverflow.com/questions/9484829/npm-cant-find-package-json",
	"label": "npm 패키지 설치 순서 숙지"
	}
	},
	{
	"data": { "id": "ISSUE-packageJson->STUDY-npmInit", "source": "STUDY-npmInit", "target": "ISSUE-packageJson" }
	},
	{
	"data": {
	"id": "ISSUE-outsideModule",
	"url": "https://www.google.co.kr/search?newwindow=1&safe=off&sxsrf=ACYBGNT3L0sknJfq3DO75H55Q5VQJODk-Q%3A1577373778729&ei=UtAEXvGVLMLh-AbOm7CYDA&q=Uncaught+SyntaxError%3A+Cannot+use+import+statement+outside+a+modul&oq=Uncaught+SyntaxError%3A+Cannot+use+import+statement+outside+a+modul&gs_l=psy-ab.3..35i39j0l2j0i203l7.513620.513620..514369...0.0..0.167.374.1j2......0....2j1..gws-wiz.gwgT-rwsfWw&ved=0ahUKEwjxhomez9PmAhXCMN4KHc4NDMMQ4dUDCAs&uact=5",
	"label": "script module 에러"
	}
	},
	{
	"data": { "id": "PJ-mindmap->ISSUE-outsideModule", "source": "ISSUE-outsideModule", "target": "PJ-mindMap" }
	},
	{
	"data": {
	"id": "STUDY-scriptModule",
	"url": "https://velog.io/@takeknowledge/%EC%9E%90%EB%B0%94%EC%8A%A4%ED%81%AC%EB%A6%BD%ED%8A%B8-%EB%AA%A8%EB%93%88-%ED%95%99%EC%8A%B5-%EB%82%B4%EC%9A%A9-%EC%9A%94%EC%95%BD-lwk4drjnni",
	"label": "js module 학습"
	}
	},
	{
	"data": { "id": "ISSUE-outsideModule->STUDY-scriptModule", "source": "STUDY-scriptModule", "target": "ISSUE-outsideModule" }
	},
	{
	"data": {
	"id": "STUDY-scriptPosition",
	"url": "https://velog.io/@takeknowledge/script-%ED%83%9C%EA%B7%B8%EB%8A%94-%EC%96%B4%EB%94%94%EC%97%90-%EC%9C%84%EC%B9%98%ED%95%B4%EC%95%BC-%ED%95%A0%EA%B9%8C%EC%9A%94",
	"label": "script 태그 위치 학습"
	}
	},
	{
	"data": { "id": "ISSUE-outsideModule->STUDY-scriptPosition", "source": "STUDY-scriptPosition", "target": "ISSUE-outsideModule" }
	},
	{
	"data": {
	"id": "ISSUE-localCORS",
	"url": "https://www.google.co.kr/search?newwindow=1&safe=off&sxsrf=ACYBGNSmKE1wN_fBQuRtT5pwz0hZ5JqldQ%3A1577374293889&ei=VdIEXtP7NY-lmAX82Z7oDg&q=Access+to+script+at+%27file%3A%2F%2F%2FC%3A%2Fdev%2Fworkspace%2Fjs-seomal-clone%2Fjs%2Fcyto.js%27+from+origin+%27null%27+has+been+blocked+by+CORS+policy%3A+Cross+origin+requests+are+only+supported+for+protocol+schemes%3A+http%2C+data%2C+chrome%2C+chrome-extension%2C+https.&oq=Access+to+script+at+%27file%3A%2F%2F%2FC%3A%2Fdev%2Fworkspace%2Fjs-seomal-clone%2Fjs%2Fcyto.js%27+from+origin+%27null%27+has+been+blocked+by+CORS+policy%3A+Cross+origin+requests+are+only+supported+for+protocol+schemes%3A+http%2C+data%2C+chrome%2C+chrome-extension%2C+https.&gs_l=psy-ab.3..35i39j0i20i263l2j0i203l7.516217.516217..516645...0.0..0.177.281.0j2......0....2j1..gws-wiz.JE3_EPpI5o4&ved=0ahUKEwiT-tuT0dPmAhWPEqYKHfysB-0Q4dUDCAs&uact=5",
	"label": "local 실행시 CORS 에러"
	}
	},
	{
	"data": { "id": "PJ-mindmap->ISSUE-localCORS", "source": "ISSUE-localCORS", "target": "PJ-mindMap" }
	},
	{
	"data": {
	"id": "STUDY-localCORS",
	"url": "https://velog.io/@takeknowledge/%EB%A1%9C%EC%BB%AC%EC%97%90%EC%84%9C-CORS-policy-%EA%B4%80%EB%A0%A8-%EC%97%90%EB%9F%AC%EA%B0%80-%EB%B0%9C%EC%83%9D%ED%95%98%EB%8A%94-%EC%9D%B4%EC%9C%A0-3gk4gyhreu",
	"label": "CORS & SOP 학습"
	}
	},
	{
	"data": { "id": "ISSUE-localCORS->STUDY-localCORS", "source": "STUDY-localCORS", "target": "ISSUE-localCORS" }
	},
	{
	"data": {
	"id": "ISSUE-moduleImport",
	"url": "https://goenning.net/2017/07/21/how-to-avoid-relative-path-hell-javascript-typescript-projects/",
	"label": "module import 경로 에러"
	}
	},
	{
	"data": { "id": "PJ-mindmap->ISSUE-moduleImport", "source": "ISSUE-moduleImport", "target": "PJ-mindMap" }
	},
	{
	"data": {
	"id": "STUDY-webpackBuild",
	"url": "https://github.com/nomelancholy/webpack-build-practice",
	"label": "webpack build 실습"
	}
	},
	{
	"data": { "id": "ISSUE-moduleImport->STUDY-webpackBuild", "source": "STUDY-webpackBuild", "target": "ISSUE-moduleImport" }
	},
	{
	"data": {
	"id": "STUDY-jsBrowser",
	"url": "https://github.com/nomelancholy/webpack-build-practice",
	"label": "js 엔진과 runtime 학습"
	}
	},
	{
	"data": { "id": "STUDY-webpackBuild->STUDY-jsBrowser", "source": "STUDY-jsBrowser", "target": "STUDY-webpackBuild" }
	}
	];
	// 아래는 공식 사이트에 올라와 있는 예제 코드입니다
	const cy = cytoscape({

	container: document.getElementById('cy'), // container to render in

	elements: data,

	style: [ // the stylesheet for the graph
	{
	selector: 'node',
	style: {
	'background-color': '#666',
	'label': 'data(id)'
	}
	},

	{
	selector: 'edge',
	style: {
	'width': 3,
	'line-color': '#ccc',
	'target-arrow-color': '#ccc',
	'target-arrow-shape': 'triangle'
	}
	}
	],

	layout: {
	name: 'grid',
	rows: 5
	}
	});

view raw cytoscape_06.js hosted with ❤ by GitHub

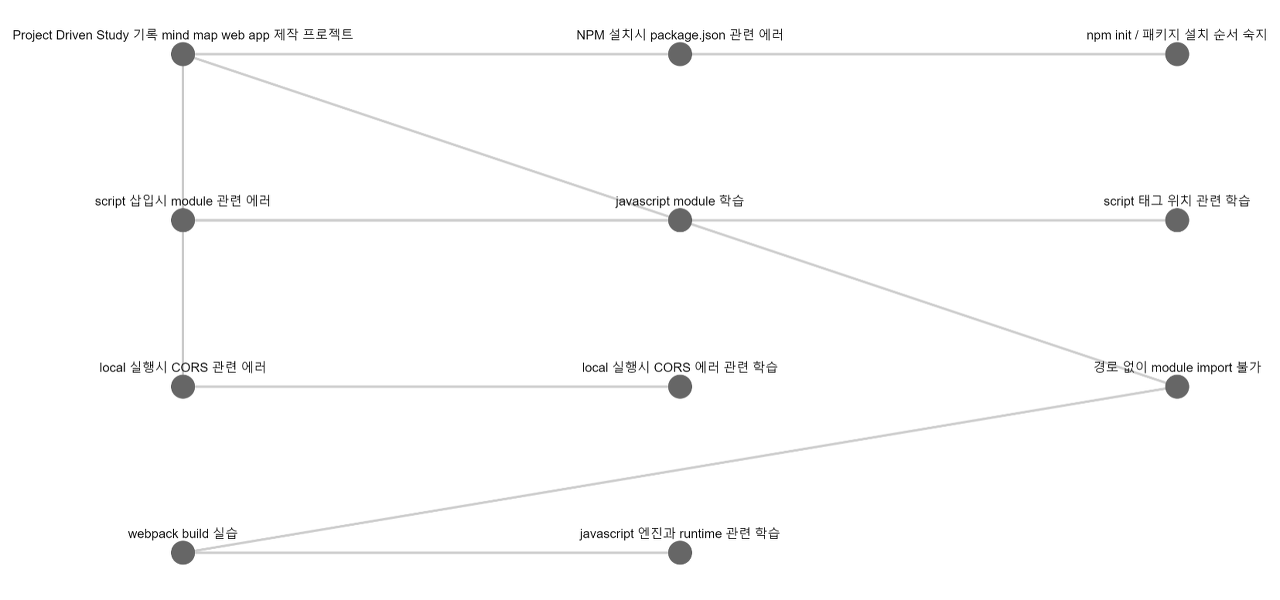

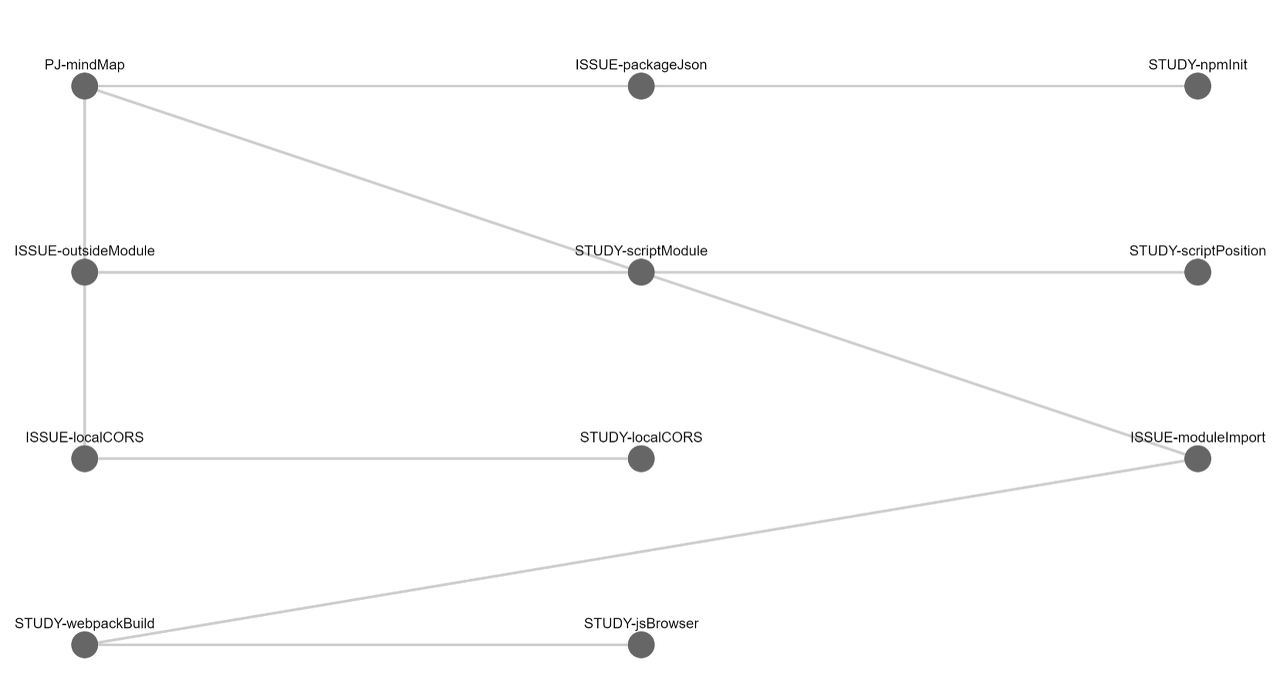

그러나 위와 같이 입력하면

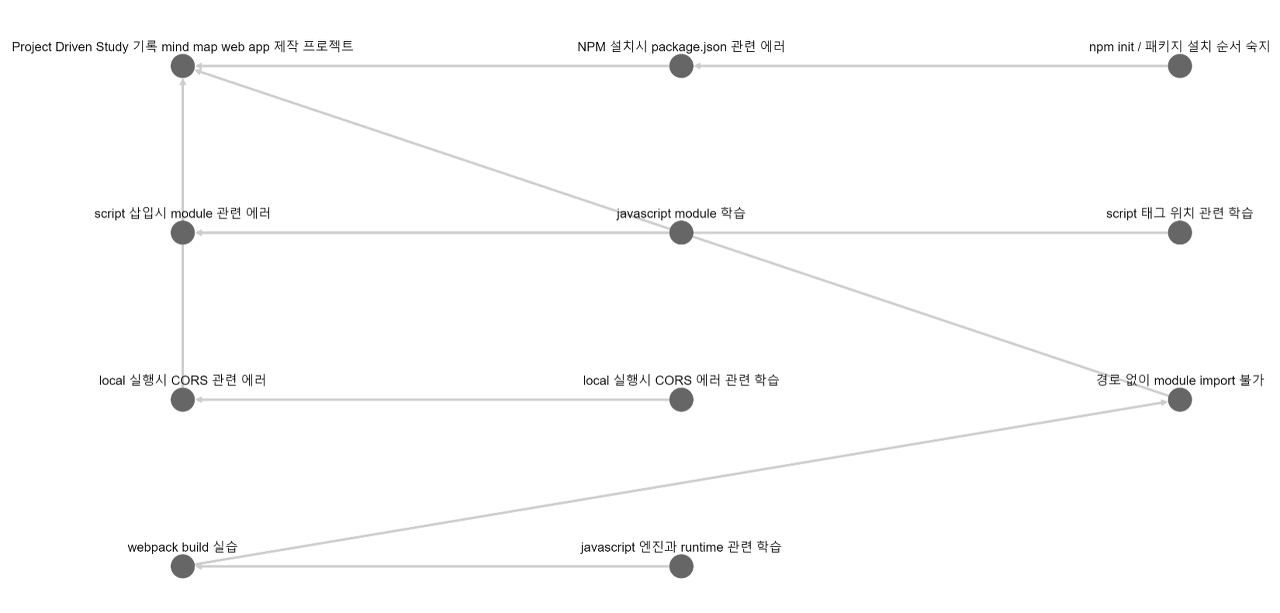

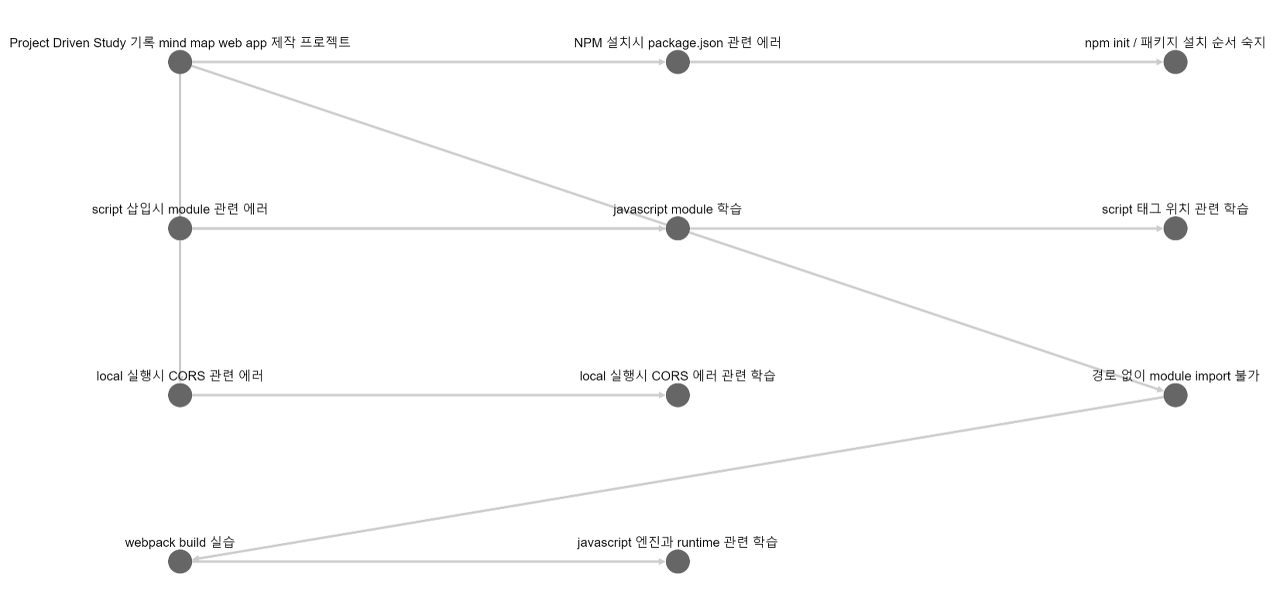

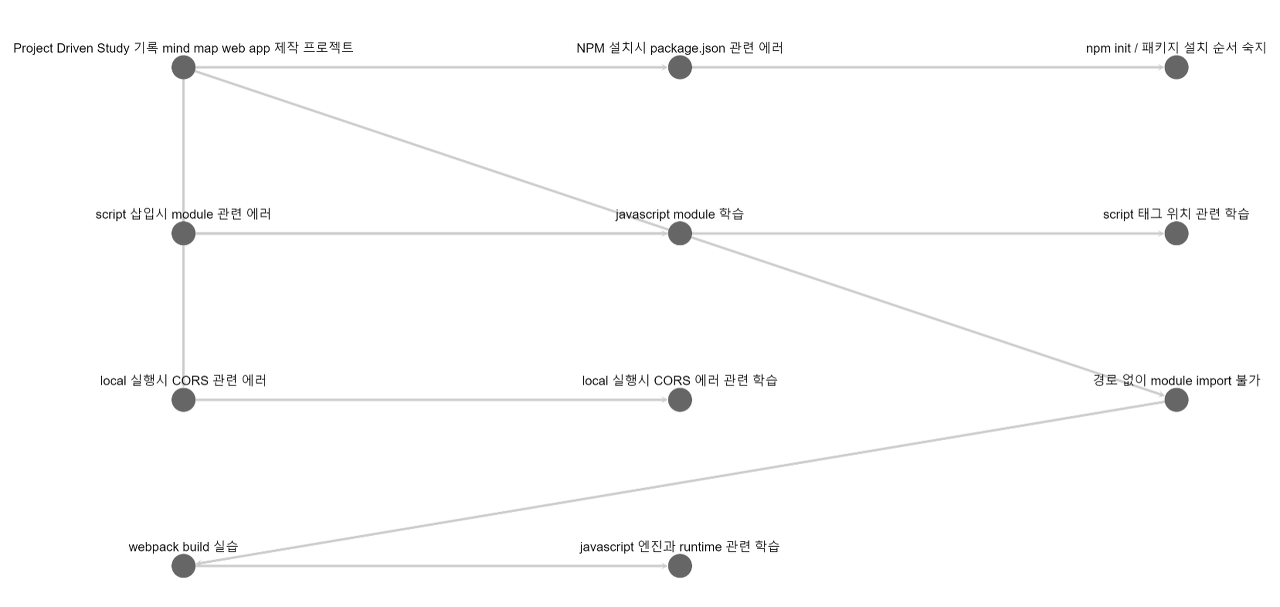

보다시피 화면이 seomal.org에서 보던 것과는 많이 다른 화면이 나옵니다. 차근 차근 쫓아가 봅시다.

👛 id가 아닌 라벨이 표시되게

먼저 node 위에 id가 아닌 우리가 입력한 라벨이 표시되도록 해봅시다. 방법은 간단합니다. index.js 하단 style 쪽에서 node의 style을 설정하는 부분을 보면 label이 data(id)로 되어 있는데 이걸 data(label)로 바꿔주면

	import cytoscape from 'cytoscape';
	import './style.css';

	const data = ...

	const cy = cytoscape({

	container: document.getElementById('cy'), // container to render in

	elements: data,

	style: [ // the stylesheet for the graph
	{
	selector: 'node',
	style: {
	'background-color': '#666',
	// 변경된 부분
	'label': 'data(label)'
	//
	}
	},

	{
	selector: 'edge',
	style: {
	'width': 3,
	'line-color': '#ccc',
	'target-arrow-color': '#ccc',
	'target-arrow-shape': 'triangle'
	}
	}
	],

	layout: {
	name: 'grid',
	rows: 5
	}
	});

view raw cytoscape_07.js hosted with ❤ by GitHub

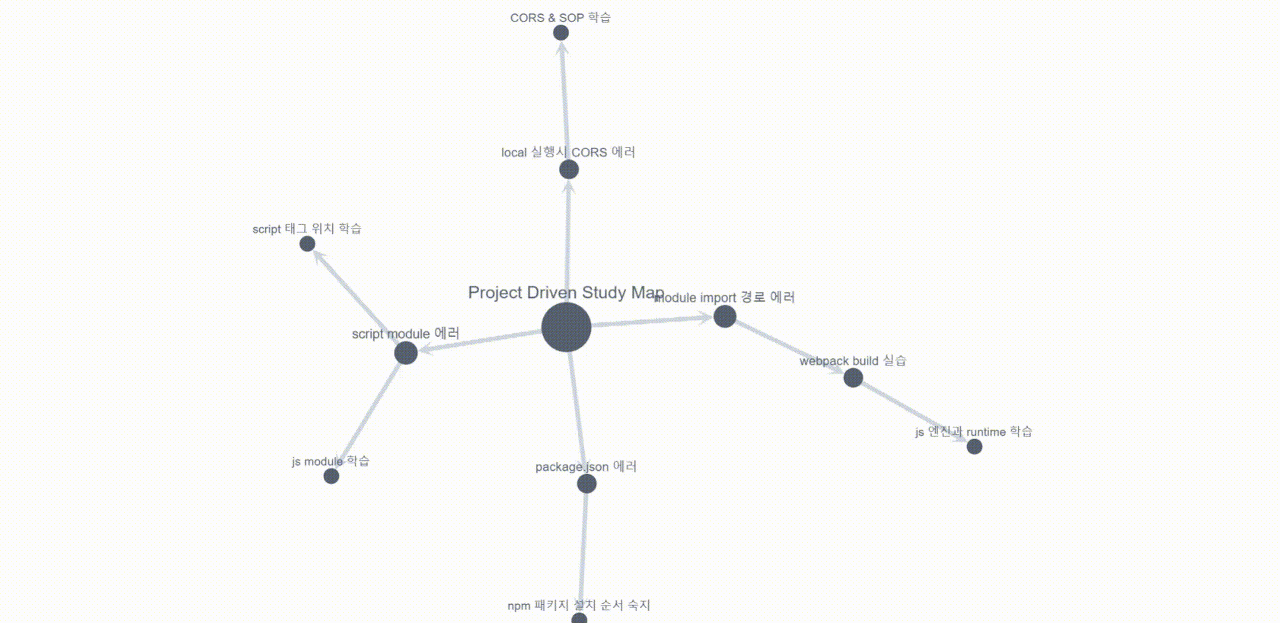

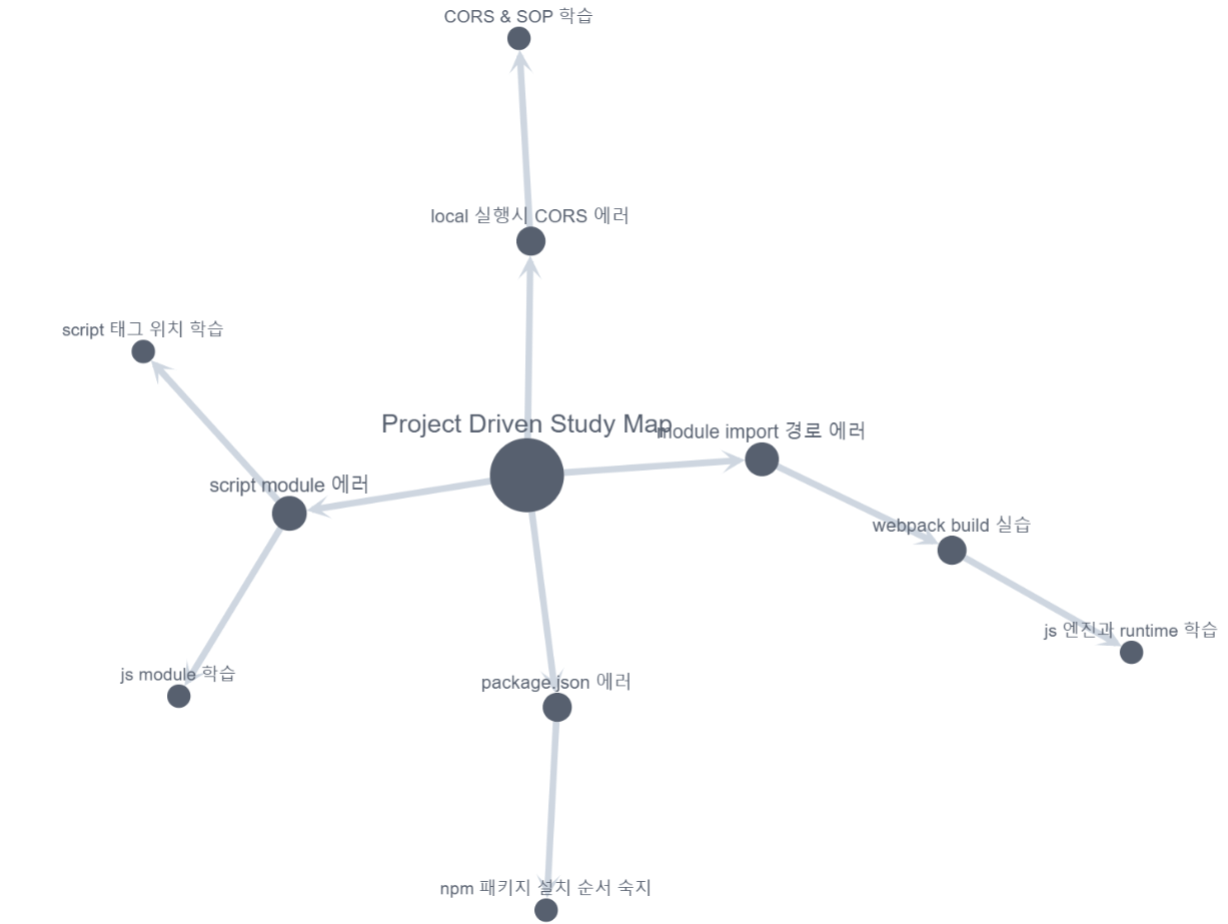

id가 아닌 label이 node의 이름으로 나오는 걸 볼 수 있습니다.

🔀 edge styling

다음으로는 edge의 스타일링을 해보죠. 먼저 edge의 방향을 표시해봅시다. 이 설정은 style에서 edge의 style을 설정하는 부분의 값을 통해 제어할 수 있습니다.

먼저 세팅되어 있는 상태에서 'curve-style'의 값을 'bezier'로 주면 화살표가 등장합니다.

	// index.js 의 style 부분입니다. 전체 코드는 마지막에 올릴게요

	style: [ // the stylesheet for the graph
	{
	selector: 'node',
	style: {
	'background-color': '#666',
	'label': 'data(label)'
	}
	},

	{
	selector: 'edge',
	style: {
	'width': 3,
	// 추가된 부분
	'curve-style': 'bezier',
	//
	'line-color': '#ccc',
	'target-arrow-color': '#ccc',
	'target-arrow-shape': 'triangle'
	}
	}
	],

view raw cytoscape_08.js hosted with ❤ by GitHub

그런데 화살표 방향이 상위를 가르키고 있는게 뭔가 어색하죠? 고쳐봅시다.
target-arrow-shape와 target-arrow-color에서 source-arrow-shape와 source-arrow-color로요.

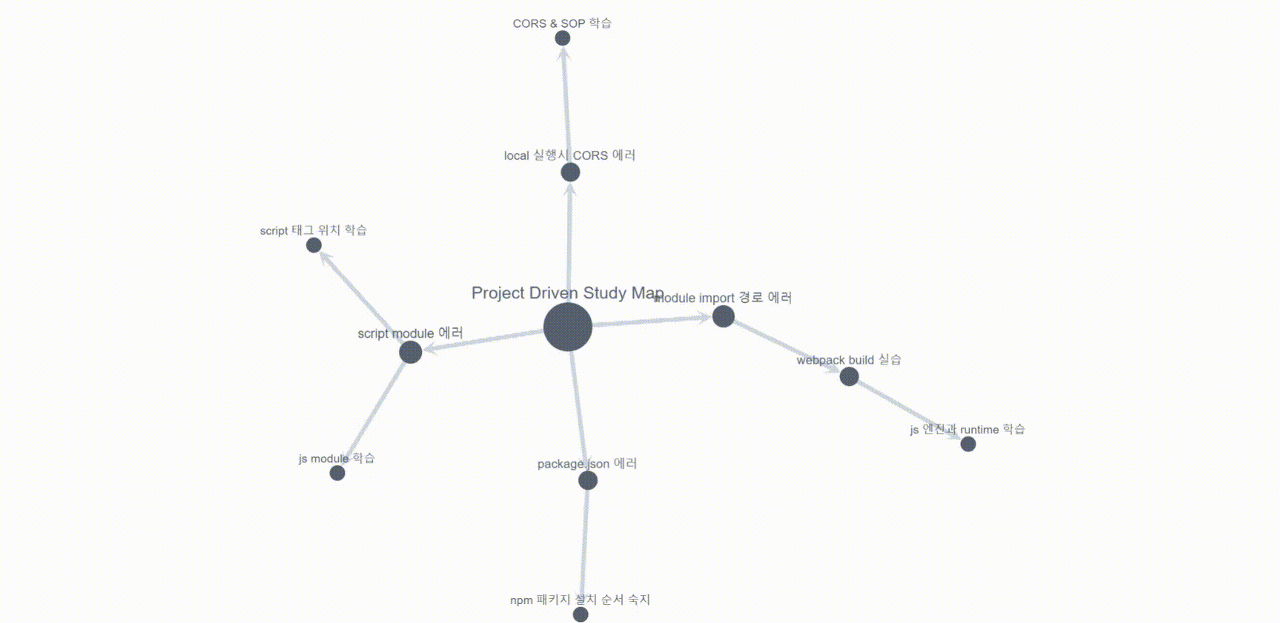

그렇게 해주면 화살표 방향이 바뀝니다.

	style: [ // the stylesheet for the graph
	{
	selector: 'node',
	style: {
	'background-color': '#666',
	'label': 'data(label)'
	}
	},

	{
	selector: 'edge',
	style: {
	'width': 3,
	'curve-style': 'bezier',
	'line-color': '#ccc',
	// 변경된 부분
	'source-arrow-color': '#ccc',
	'source-arrow-shape': 'triangle'
	//
	}
	}
	],

view raw cytoscape_09.js hosted with ❤ by GitHub

마지막으로 화살표 모양도 바꿔봅시다. 화살표 모양은 여기서 확인 가능합니다.

전 vee가 마음에 들더군요. 적용하면

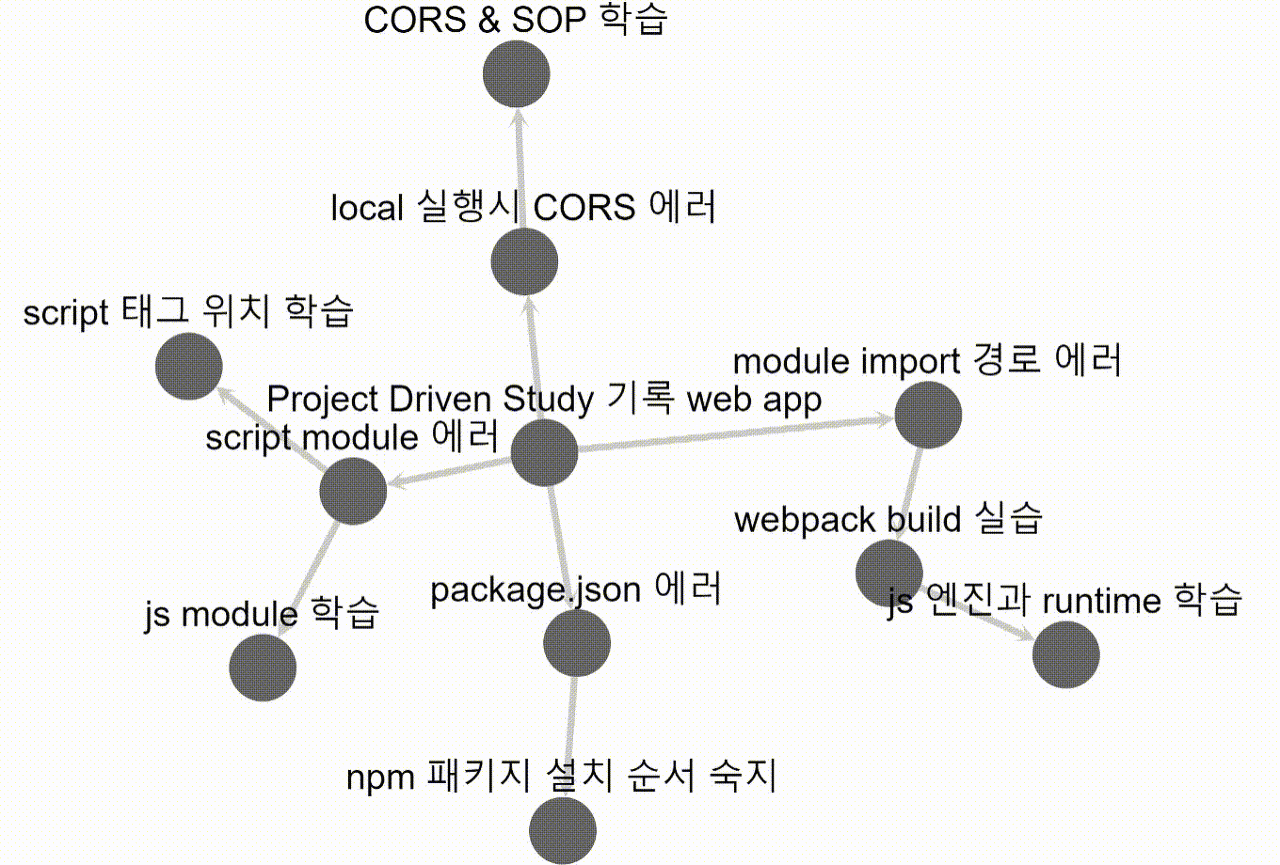

좀 더 날카로운 화살표 모양으로 잘 바뀌었습니다.

data 부분을 생략한 여기까지의 전체 코드는 아래와 같습니다.

	import cytoscape from 'cytoscape';
	import './style.css';

	const data = ...

	const cy = cytoscape({

	container: document.getElementById('cy'), // container to render in

	elements: data,

	style: [ // the stylesheet for the graph
	{
	selector: 'node',
	style: {
	'background-color': '#666',
	'label': 'data(label)'
	}
	},

	{
	selector: 'edge',
	style: {
	'width': 3,
	'line-color': '#ccc',
	'source-arrow-color': '#ccc',
	// 변경된 부분
	'source-arrow-shape': 'vee'
	//
	}
	}
	],

	layout: {
	name: 'grid',
	rows: 5
	}
	});

view raw cytoscape_10.js hosted with ❤ by GitHub

📟 layout 설정

다음으로는 layout을 설정해서 ~쓸데없이~ 정렬되어 있는 형태를 좀 더 마인드맵스럽게 바꿔봅시다
layout의 형태들은 여기서 확인할 수 있습니다. 전 cose-bilkent가 마음에 드네요. 이걸 사용해보겠습니다.

먼저 설치를 해줘야합니다. 터미널을 하나 더 여시고

npm install cytoscape-cose-bilkent

을 입력해 해당 layout을 설치합니다. 이후엔 index.js 최상단으로 이동해서

	import cytoscape from 'cytoscape';
	import coseBilkent from 'cytoscape-cose-bilkent';

	cytoscape.use(coseBilkent);

	import './style.css';

	...
	...

	style: [ // the stylesheet for the graph
	{
	selector: 'node',
	style: {
	'background-color': '#666',
	'label': 'data(label)'
	}
	},

	{
	selector: 'edge',
	style: {
	'width': 3,
	'curve-style': 'bezier',
	'line-color': '#ccc',
	'source-arrow-color': '#ccc',
	'source-arrow-shape': 'vee'
	}
	}
	],
	// 변경된 부분
	layout: {
	name: 'cose-bilkent',
	animate: false,
	gravityRangeCompound: 1.5,
	fit: true,
	tile: true
	}
	//

view raw cytoscape_11.js hosted with ❤ by GitHub

위와 같이 cytoscape-cose-bilkent를 import 하고 사용하도록 선언한 후
node와 edge의 style관련 설정을 해줬던 부분 아래 있는 layout을 바꿔주면

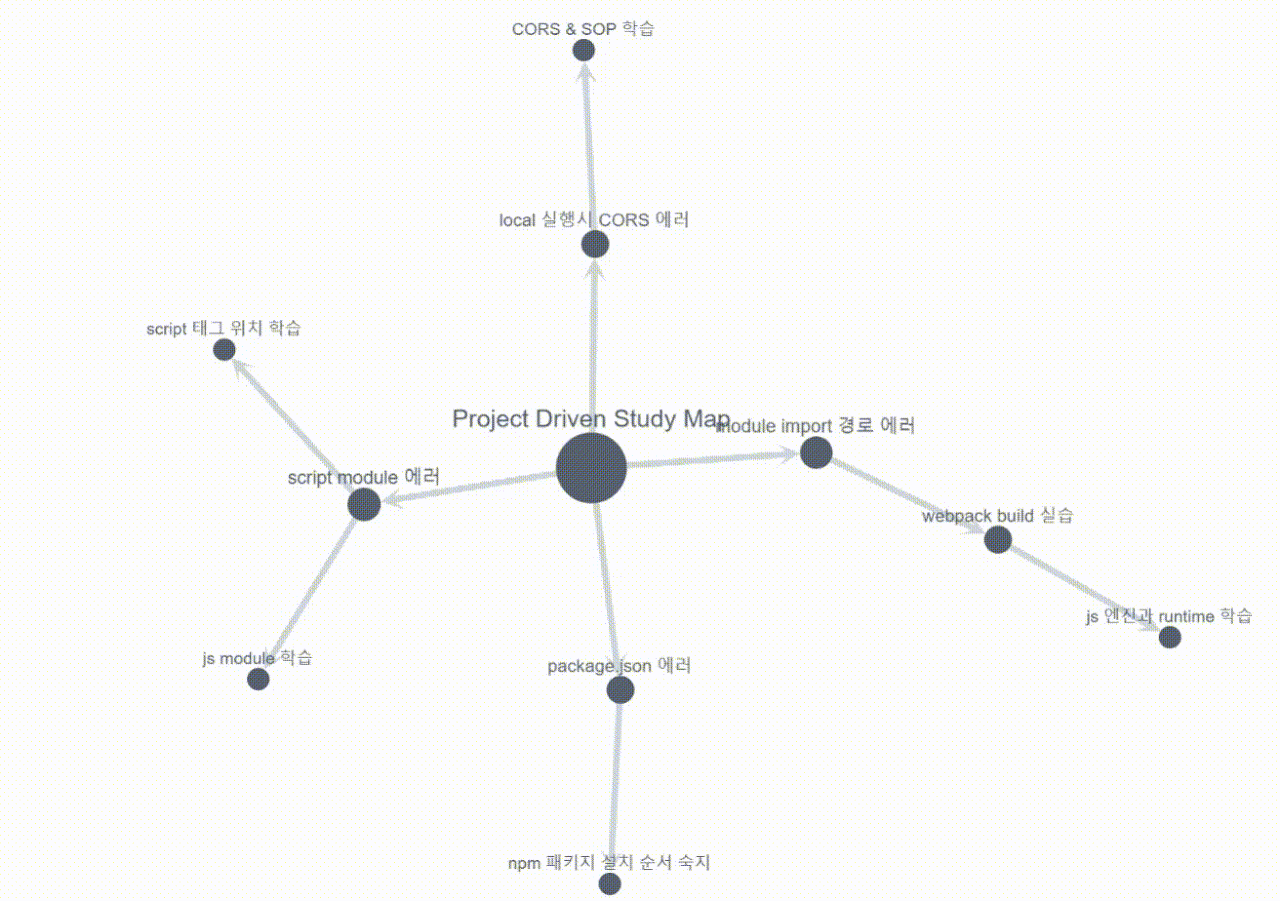

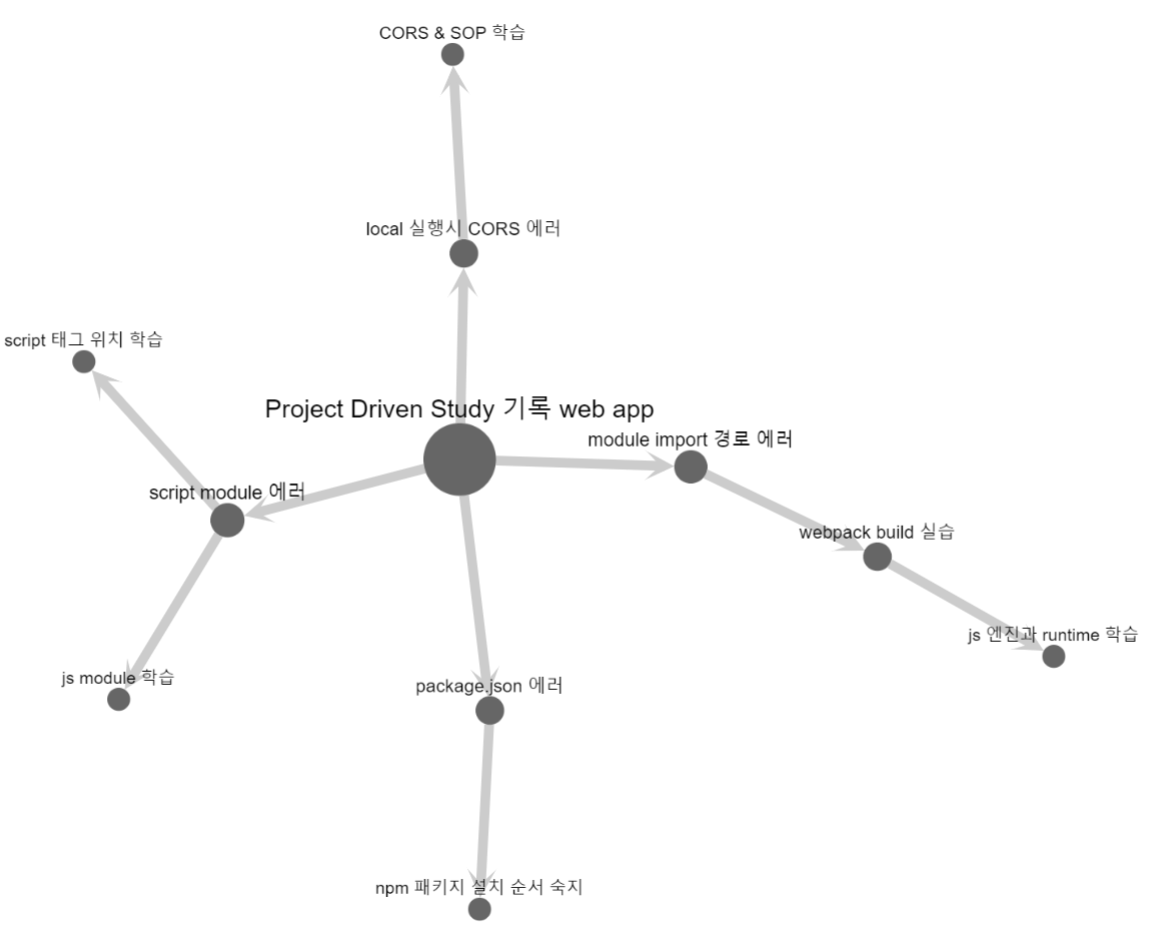

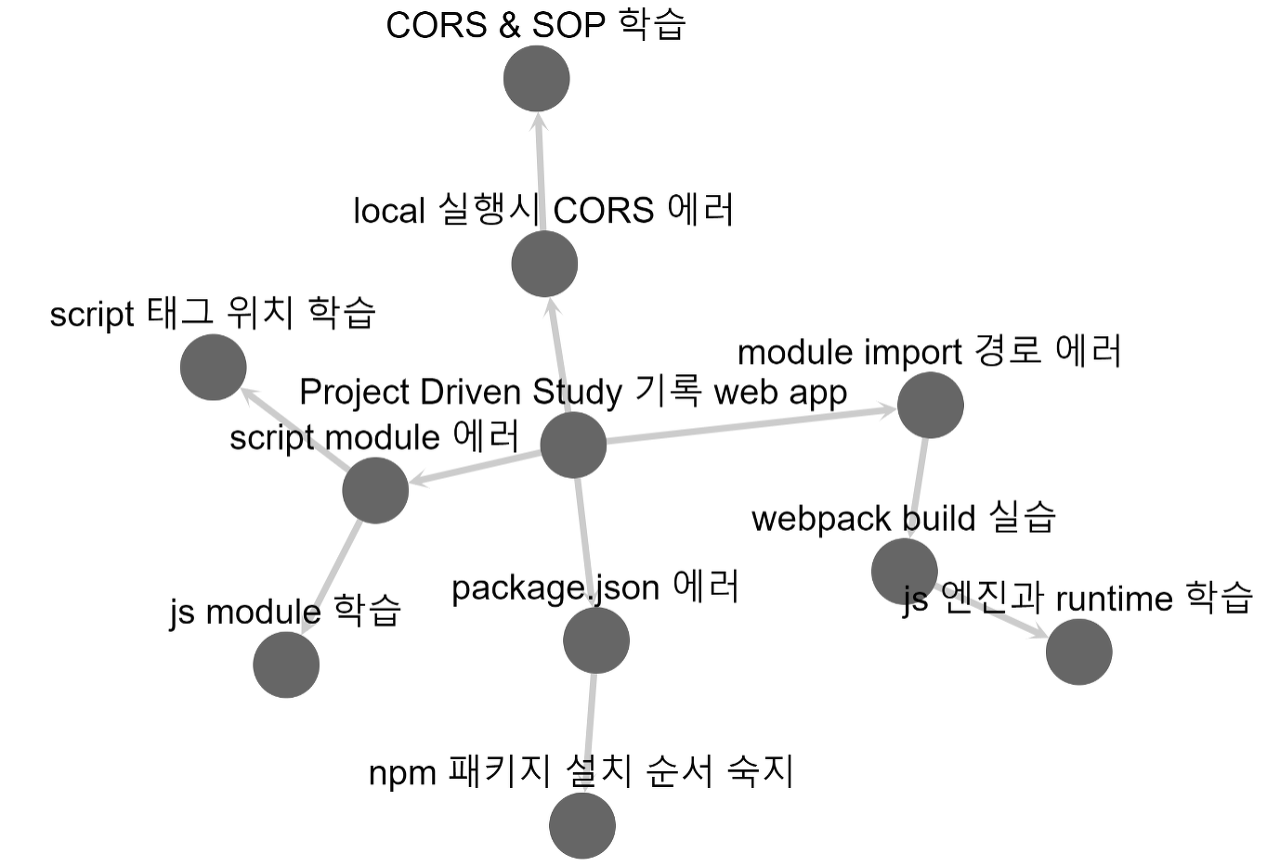

마침내 마인드맵 같은 형태가 나타났습니다!

🧲 하이퍼 링크 연결

이제 node를 클릭하면 데이터 구성때 입력해준 url이 새창에서 열리게 설정해 줍시다.

cytoscape에는 on() 메소드를 이용해 이벤트를 부여할 수 있습니다.

	const cy = cytoscape({ ... });
	cy.on('tap', function (e) {
	const url = e.target.data('url')
	if (url && url !== '') {
	window.open(url);
	}
	});

view raw cytoscape_12.js hosted with ❤ by GitHub

tap을 인자로 줘서 클릭이벤트를 주고 해당 url이 새창으로 연결되게 설정해주면

클릭시 링크로 연결되는 이벤트가 잘 작동합니다.

🔊 depth에 따라 node의 크기를 다르게

이제 depth에 따라 node의 크기를 다르게 만들어 봅시다.
먼저 이걸 위해선 동일한 data를 elements로 갖는 cytoscape 객체가 하나 더 있어야 합니다.

data와 cy 사이에 크기 변경을 위한 코드를 추가하고, cy의style부분에 가서 width, height, font-size를 변경해주면

	const data = [...];

	const cy_for_rank = cytoscape({
	elements: data
	});
	// rank를 활용하기 위해 data만 입력한 cytoscape 객체입니다

	const pageRank = cy_for_rank.elements().pageRank();
	// elements들의 rank들입니다.

	const nodeMaxSize = 50;
	const nodeMinSize = 5;
	const fontMaxSize = 8;
	const fontMinSize = 5;

	// 추후 마우스 인/아웃 시에도 활용해야 하니 node와 font의 최대값/최소값은 변수로 빼줍니다

	const cy = cytoscape({
	container: document.getElementById("cy"), // container to render in

	elements: data,

	style: [
	// the stylesheet for the graph
	{
	selector: "node",
	style: {
	"background-color": "#666",
	label: "data(label)",
	width: function (ele) {
	return nodeMaxSize * pageRank.rank("#" + ele.id()) + nodeMinSize;
	},
	height: function (ele) {
	return nodeMaxSize * pageRank.rank("#" + ele.id()) + nodeMinSize;
	},
	"font-size": function (ele) {
	return fontMaxSize * pageRank.rank("#" + ele.id()) + fontMinSize;
	},
	},
	},
	],
	layout: {
	name: "cose-bilkent",
	animate: false,
	gravityRangeCompound: 1.5,
	fit: true,
	tile: true,
	},
	});

	...

view raw cytoscape_13.js hosted with ❤ by GitHub

마침내 depth에 따라 크기가 차등 적용되는 부분까지도 구현이 끝났습니다.

위에서도 적었지만 만약 node id에 공백이나 . 이 들어가 있으면 이 부분에서 에러가 발생합니다.

target으로 depth가 깊을 수록 rank 값이 높게 적용되더군요.
위에서 source와 target을 거꾸로 적은 이유가 이 rank 값 만큼 node의 크기를 설정하기 위해서입니다

✨ 마우스 인 / 아웃시 하이라이트 적용 / 해제

이제 마우스 인 / 아웃시 하이라이트 적용 / 해제 기능을 구현해봅시다.
마우스 인/아웃 감지 둘 모두 클릭시 하이퍼링크 연결 기능 구현때 사용한 on 메소드를 사용합니다.

	...
	cy.on('tap', function (e) {...});

	cy.on('tapstart mouseover', 'node', function(e){
	console.log("in");
	});


	cy.on('tapend mouseout', 'node', function(e){
	console.log("out");
	});

view raw cytoscape_14.js hosted with ❤ by GitHub

먼저 위와 같이 작성해 잘 감지하는지 확인해줍시다.
잘 작동한다면 다음은 node와 edge의 style을 바꿔줄 함수를 작성할 차례합니다.

먼저 사용할 색과 크기값들을 변수로 꺼냅시다. 색은 전 여기서 선택했습니다. 선택 node의 크기와 색, font 크기, edge & 화살표 크기와 색 등등을 설정해

	const pageRank = cy_for_rank.elements().pageRank();
	// elements들의 rank들입니다.

	/// 변경된 부분
	const nodeMaxSize = 50;
	const nodeMinSize = 5;
	const nodeActiveSize = 28;
	const fontMaxSize = 8;
	const fontMinSize = 5;
	const fontActiveSize = 7;
	// node & font 크기 값

	const edgeWidth = '2px';
	var edgeActiveWidth = '4px';
	const arrowScale = 0.8;
	const arrowActiveScale = 1.2;
	// edge & arrow 크기값

	const dimColor = '#dfe4ea';
	const edgeColor = '#ced6e0';
	const nodeColor = '#57606f';
	const nodeActiveColor = '#ffa502';

	const successorColor = '#ff6348';
	// 상위 node & edge color
	const predecessorsColor = '#1e90ff';
	// 하위 node & edge color

	// 변경된 부분

	const cy = cytoscape({...});

view raw cytoscape_15.js hosted with ❤ by GitHub

위의 위치에 작성해줍니다. 값을 변수로 빼냈으니 하드코딩 되어 있던 style 값도 변경을 해줘야겠죠

	style: [ // the stylesheet for the graph
	{
	selector: 'node',
	style: {
	// 변경된 부분
	'background-color': nodeColor,
	//
	'label': 'data(label)',
	'width': function (ele) {
	return nodeMaxSize * pageRank.rank('#' + ele.id()) + nodeMinSize;
	},
	'height': function (ele) {
	return nodeMaxSize * pageRank.rank('#' + ele.id()) + nodeMinSize;
	},
	'font-size': function (ele) {
	return fontMaxSize * pageRank.rank('#' + ele.id()) + fontMinSize;
	},
	// 추가된 부분
	'color': nodeColor
	//
	}
	},

	{
	selector: 'edge',
	style: {
	// 변경된 부분
	'width': edgeWidth,
	'curve-style': 'bezier',
	'line-color': edgeColor,
	'source-arrow-color': edgeColor,
	'source-arrow-shape': 'vee',
	'arrow-scale': arrowScale
	//
	}
	}
	],

view raw cytoscape_17.js hosted with ❤ by GitHub

위와 같이 바꿨으면 이제 총 네개의 함수를 만들어야 합니다. 각각의 이름과 역할은 아래와 같습니다.

setDimStyle(target_cy, style)
모든 node와 edge를 연하게 만드는 역할을 합니다.
setFocus(target_element, successorColor, predecessorsColor, edgeWidth, arrowScale)
선택한 node 와 edge, 그리고 상하위 node와 edge를 크기와 색으로 구분하는 역할을 합니다.
setOpacityElement(target_element, degree)
opacity를 활용해 바로 이웃한 연관관계와 그렇지 않은 연관 관계를 구분하는 역할을 합니다.
setResetFocus(target_cy)
node를 선택하기 전의 상태로 되돌리는 역할을 합니다.

함수의 상세 코드는 아래와 같습니다

	function setDimStyle(target_cy, style) {
	target_cy.nodes().forEach(function (target) {
	target.style(style);
	});
	target_cy.edges().forEach(function (target) {
	target.style(style);
	});
	}

	function setFocus(target_element, successorColor, predecessorsColor, edgeWidth, arrowScale) {
	target_element.style('background-color', nodeActiveColor);
	target_element.style('color', nodeColor);
	target_element.successors().each(function (e) {
	// 상위 엣지와 노드
	if (e.isEdge()) {
	e.style('width', edgeWidth);
	e.style('arrow-scale', arrowScale);
	}
	e.style('color', nodeColor);
	e.style('background-color', successorColor);
	e.style('line-color', successorColor);
	e.style('source-arrow-color', successorColor);
	setOpacityElement(e, 0.5);
	}
	);
	target_element.predecessors().each(function (e) {
	// 하위 엣지와 노드
	if (e.isEdge()) {
	e.style('width', edgeWidth);
	e.style('arrow-scale', arrowScale);
	}
	e.style('color', nodeColor);
	e.style('background-color', predecessorsColor);
	e.style('line-color', predecessorsColor);
	e.style('source-arrow-color', predecessorsColor);
	setOpacityElement(e, 0.5);
	});
	target_element.neighborhood().each(function (e) {
	// 이웃한 엣지와 노드
	setOpacityElement(e, 1);
	}
	);
	target_element.style('width', Math.max(parseFloat(target_element.style('width')), nodeActiveSize));
	target_element.style('height', Math.max(parseFloat(target_element.style('height')), nodeActiveSize));
	target_element.style('font-size', Math.max(parseFloat(target_element.style('font-size')), fontActiveSize));
	}

	function setOpacityElement(target_element, degree) {
	target_element.style('opacity', degree);
	}

	function setResetFocus(target_cy) {
	target_cy.nodes().forEach(function (target) {
	target.style('background-color', nodeColor);
	var rank = pageRank.rank(target);
	target.style('width', nodeMaxSize * rank + nodeMinSize);
	target.style('height', nodeMaxSize * rank + nodeMinSize);
	target.style('font-size', fontMaxSize * rank + fontMinSize);
	target.style('color', nodeColor);
	target.style('opacity', 1);
	});
	target_cy.edges().forEach(function (target) {
	target.style('line-color', edgeColor);
	target.style('source-arrow-color', edgeColor);
	target.style('width', edgeWidth);
	target.style('arrow-scale', arrowScale);
	target.style('opacity', 1);
	});
	}

view raw cytoscape_18.js hosted with ❤ by GitHub

이처럼 작성해주시고, 함수를 만들었으니 사용해야겠죠. 아까 만들어 둔 mouse in과 out을 감지하는 부분에

	cy.on('tapstart mouseover', 'node', function (e) {
	setDimStyle(cy, {
	'background-color': dimColor,
	'line-color': dimColor,
	'source-arrow-color': dimColor,
	'color': dimColor
	});

	setFocus(e.target, successorColor, predecessorsColor, edgeActiveWidth, arrowActiveScale);
	});

	cy.on('tapend mouseout', 'node', function (e) {
	setResetFocus(e.cy);
	});

view raw cytoscape_19.js hosted with ❤ by GitHub

위와 같이 함수를 세팅해줍니다. 그러면

인 아웃 이벤트가 잘 작동합니다!

🌌 브라우저 크기 변경시 cytoscape 크기 조정

이제 브라우저 크기 변경시 cytoscape의 크기가 자동으로 조정되게 해봅시다. seomal.org의 경우

위와 같이 브라우저의 크기가 변경되는 경우 cytoscape의 크기가 자동으로 변하지만

우린 개발자 도구를 열어도 아무 변화가 없습니다. 이 기능을 추가해봅시다. 적용은 간단합니다.

	cy.on('tapend mouseout', 'node', function (e) {...});

	// 추가되는 부분
	let resizeTimer;

	window.addEventListener('resize', function () {
	this.clearTimeout(resizeTimer);
	resizeTimer = this.setTimeout(function(){
	cy.fit();
	},200);
	});
	//

view raw cytoscape_20.js hosted with ❤ by GitHub

위와 같은 코드를 추가해주면

브라우저 크기 변경시 cytoscape 크기가 자동으로 잘 변경됩니다!

위 코드에서 clearTimout과 setTimout 부분을 제외하면 resize 감지는 되는데 cy.fit() 실행은 안되더군요. 일단 여기를 참고해 해결은 했는데 이렇게 작동하는 자세한 이유를 아는 분 혹시 계시면 댓글 부탁드립니다!

💫 data 추출

기능은 다 구현했으니 이제 마지막으로 파일을 정리하기 위해 data를 별도의 json 파일로 추출해봅시다.

위와 같이 model 폴더 하위에 data.json 파일을 만들고

그 다음은 webpack.config.js 파일로 가서 module - rules에

	module: {
	rules: [
	{
	test: /\.(js\|jsx)$/,
	exclude: "/node_modules",
	use: ["babel-loader"],
	},
	{
	test: /\.html$/,
	use: [
	{
	loader: "html-loader",
	options: { minimize: true },
	},
	],
	},
	{
	test: /\.css$/,
	use: [MiniCssExtractPlugin.loader, "css-loader"],
	},
	{
	test: /\.json$/,
	type: "javascript/auto",
	loader: "file-loader",
	options: {
	name: "model/[name].[ext]",
	},
	include: [path.resolve(__dirname, "./model")],
	},
	],
	},

view raw cytoscape_21.js hosted with ❤ by GitHub

위처럼 json 관련 설정을 추가해줍니다. 이후엔 index.js 에서 data 변수로 받던

const data = [...];

[ ] 을 포함하여 그 안에 있던 모든 데이터들을 복사해서 model - data.json에 붙여넣기 해줍니다.

	...
	import '../model/data.json';

	fetch('./model/data.json', { mode: 'no-cors' })
	.then(function (res) {
	return res.json();
	})
	.then(function (data) {
	// 기존 코드 이 안으로 붙여넣기!
	});

view raw cytoscape_22.js hosted with ❤ by GitHub

이후엔 index.js 상단에 data.json 경로를 임포트 해주고 import 부분을 제외한 기존 코드를 data.json fetch 함수 안으로 집어넣으면

화면이 잘 나옵니다! 이후엔 gh pages나 netlify를 활용해 배포 후 사용하시면 됩니다!

👏 마치며

해당 프로젝트의 진행 과정은 github project에 정리해뒀고 소스코드는 repository에 올려뒀으니
설명이 부족했던 부분은 이 두 곳을 참고해주시고 질문은 댓글에 남겨주세요!

모쪼록 도움이 되었으면 좋겠습니다!

'Project > Web' 카테고리의 다른 글

뽀모도로 타이머 / Pomodoro Timer 웹페이지 개발 (0)	2018.06.17

내 블로그 - 관리자 홈 전환	`Q` `Q`
새 글 쓰기	`W` `W`

글 수정 (권한 있는 경우)	`E` `E`
댓글 영역으로 이동	`C` `C`

이 페이지의 URL 복사	`S` `S`
맨 위로 이동	`T` `T`
티스토리 홈 이동	`H` `H`
단축키 안내	`Shift` + `/` `⇧` + `/`

인기포스트

ABOUT ME

Take Knowledge's Tech & Knowledge Take Knowledge's Tech & Knowledge

🚀 발단

🧵 초기 설정

🔥 cytoscape 활용법

🏹 데이터 구성

👛 id가 아닌 라벨이 표시되게

🔀 edge styling

📟 layout 설정

🧲 하이퍼 링크 연결

🔊 depth에 따라 node의 크기를 다르게

✨ 마우스 인 / 아웃시 하이라이트 적용 / 해제

🌌 브라우저 크기 변경시 cytoscape 크기 조정

💫 data 추출

👏 마치며

'Project > Web' 카테고리의 다른 글

티스토리툴바

단축키

내 블로그

블로그 게시글

모든 영역

인기포스트

ABOUT ME

🚀 발단

🧵 초기 설정

🔥 cytoscape 활용법

🏹 데이터 구성

👛 id가 아닌 라벨이 표시되게

🔀 edge styling

📟 layout 설정

🧲 하이퍼 링크 연결

🔊 depth에 따라 node의 크기를 다르게

✨ 마우스 인 / 아웃시 하이라이트 적용 / 해제

🌌 브라우저 크기 변경시 cytoscape 크기 조정

💫 data 추출

👏 마치며

'Project > Web' 카테고리의 다른 글

관련글 관련글 더보기

티스토리툴바

단축키

내 블로그

블로그 게시글

모든 영역
